हीटिंग स्वचालित बोल्ट और पागल हॉट डुबकी गैल्वनाइजिंग लाइन
(उत्पादन क्षमता: 300 टन / माह, हीटिंग सिस्टम: इलेक्ट्रिक हीटिंग)
| हॉट डिप गैल्वनाइजिंग लाइन इक्विपमेंट पिकिंग स्पेशलाइज्ड मोनोरेल क्रेन मोनोरेल होइस्ट ट्रॉली |

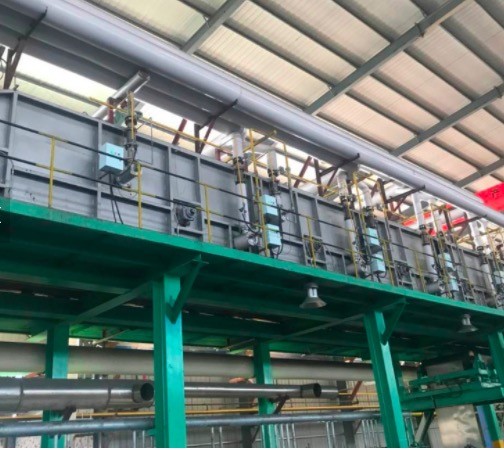

हॉट गैल्वनाइजिंग लाइन सफाई के बाद कच्चे पाइप की सतह पर संक्षारण प्रतिरोध और चिकनी परत का उत्पादन करने के लिए उपयोग किया जाता है।मुख्य उपकरणों में शामिल हैं: सुखाने ओवन, हीटिंग भट्टी, गैल्वनाइजिंग मशीन, ड्राइंग मशीन, ऊपर की ओर खींचने वाली इकाई, रोलर को बाहर निकालना, चलती डिवाइस, भाप और हवा के संयोजन के साथ आंतरिक उड़ाने, फ्लैट डिवाइस, कूलिंग टैंक, छिड़काव कन्वेयर, मार्क कंवायर, नीला रिंग मशीन, विद्युत उपकरण, eyc।WanXin कंपनी हॉट गैल्वनाइजिंग पाइप मिल ऑफ स्पेक का उत्पादन कर सकती है।1/2 इंच से 10 इंच के बीच।
तकनीकी प्रक्रिया:
कच्ची सामग्री (वेल्डेड पाइप) - डर्बीनेशन - एसिड ट्रीटमेंट - पानी की सफाई - लगाने वाली - सूखी - जिंक गर्म-सूई की - बाहरी उड़ाने —————————————————————————————————————- शीतलन शीतलन-निष्क्रिय - सुखाने - अंकन-निरीक्षण-पैकेजिंग - तैयार उत्पादों।
1.Parameter
| केटल आकार (एम) | 2 × 2 × 1.2 |
| केटल सामग्री | सिरेमिक |
| केतली की जस्ता मात्रा | लगभग 28T |
| जिंक टेम्पोटर | 440 ~ 560 डिग्री, समायोज्य |
| ताप प्रकार | विद्युतीय गर्मी |
| नियंत्रण रखने का तरीका | जिंक तरल का ऑटो नियंत्रण |
2.Layout
3. उपकरण का विवरण
3.1 खिला उपकरण
कमेंट्री: सामग्री को हाथ से लिफ्ट में डाल दिया जाता है।सामग्री हॉपर में स्थानांतरित की जाती है और सेट वजन तक पहुंच जाती है (मूल्य 0-200Kg पर सेट किया जा सकता है)।फहराना बंद हो जाता है।हॉपर ड्रम के ढक्कन के खुलने का इंतजार करता है।ड्रम का ढक्कन खुलने के बाद हॉपर को खोला जाएगा।सामग्री ड्रम में रखी गई है।

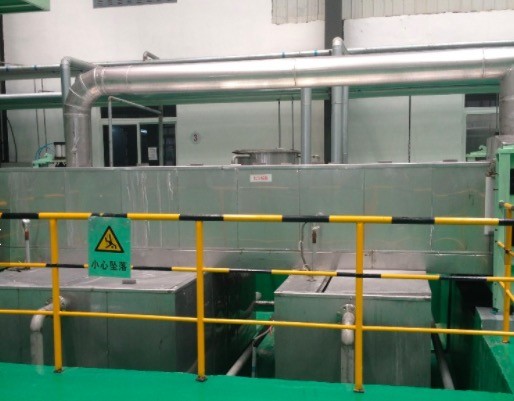

3.2 ऑटो सतह उपचार इकाई
1. प्रत्येक रोलर स्वतंत्र रूप से संचालित होता है, प्रति मिनट 15 क्रांतियों, प्रभावी ढंग से और समान रूप से अभिकर्मकों को सामग्री की सतह को कवर करने की अनुमति देता है।
2. ड्रम को एक बार में 200 ~ 250 किग्रा के साथ लोड किया जा सकता है।चलने वाले वाहन द्वारा रोलर को उठाए जाने के बाद, यह अगली प्रक्रिया में प्रवेश करता है।
3. प्रत्येक संबंधित टैंक बॉडी तरल स्तर और ड्रम प्लेसमेंट स्थिति जैसे सेंसर से सुसज्जित है ताकि ड्रम की स्थिति और स्तर नियंत्रण को प्रभावी ढंग से नियंत्रित किया जा सके।लिक्विड लेवल ऑफ लाइन, पोजिशन ऑफसेट आदि अलार्म बनाते हैं।
3.3 सुखाने इकाई कनेक्शन
ड्रम अनलोड होने के बाद, यह सामग्री उठाने की मशीन में गिर जाता है, और सामग्री को लिफ्ट द्वारा सुखाने वाले उपकरण में स्थानांतरित किया जाता है।सामग्री सूखने के बाद सतह तक पहुंचने के लिए सतह के तरल को वाष्पीकृत करती है।सामग्री को सुखाने वाले उपकरण से छुट्टी दे दी जाती है और फिर लिफ्टिंग मशीन द्वारा वेटिंग हॉपर तक पहुंचा दिया जाता है।, हॉपर वजन की पुष्टि करता है, इसे बाल्टी में डाल दिया जाता है और गैल्वनीकरण के लिए इंतजार किया जाता है।
3.4।स्वचालित गर्म गैल्वनाइजिंग उपकरण
1. एक बार जब हॉपर को मापने के साथ वजन की पुष्टि की जाती है, तो सामग्री को बाल्टी में डाल दिया जाएगा
2. ट्रॉली बाल्टी को जस्ता केतली में ले जाती है, और अगली बाल्टी तदनुसार स्थानांतरित की जाएगी।
3. रोटरी सेंट्रीफ्यूजेशन आर्म आगे बढ़ता है और बाल्टी को लाइन और अनलोडिंग पर घुमाता है।
4. ठंडा और passivation टैंक के साथ, passivation के बाद, टुकड़ों को पैकिंग में स्थानांतरित कर दिया जाएगा।
4. पर्यावरण संरक्षण उपकरण
जिंक स्मोक कलेक्शन कवर, पंखा, बैग फिल्टर यूनिट
